Nutzervorteile

• Das MDAS funktioniert waffensystemunabhängig und kann somit als Retrofit im Einsatz befindliche Mörsersysteme kampfwertsteigern und in die genutzten Battle-Management-Systeme der Streitkräfte integrieren. Dies erleichtert sowohl die Führung als auch den Einsatz der Systeme.
• Weiterhin ermöglicht die Digitalisierung eine deutliche schnellere Übermittlung der Zieldaten als mittels Sprechfunk. Je nach Stabilität der Datenverbindung werden auch Übertragungsfehler (falsches Verstehen) eliminiert. Dies ermöglicht eine schnellere Wirkung im Ziel.
• MDAS entlastet den Trupp. Dies gilt sowohl für Qualität als auch Quantität der Aufgaben. Das Einrichten der Waffenanlagen kann kräfteschonender erfolgen und der Richtstäbe setzende Munitionsschütze muss sich nicht im Vorfeld exponieren. Das Richten mittels digitalem Display ist einfacher zu erlernen und auch in Stresssituationen (Gefecht) einfacher durchzuführen als dies mittels Richtstäben/Kollimator und Periskop der Fall ist. Dies führt dazu, dass die Ausbildung einfacher und schneller erfolgen und die für das Feuern benötigte Truppstärke geringer ausfallen kann. Das freigewordene Personal, welches für den gefechtsmäßigen Transport der Waffenanlage weiterhin notwendig bleibt, kann so für zusätzliche Sicherungsaufgaben genutzt werden.
• Die Möglichkeit der navigationssystemunabhängigen Nutzung der MDAS erlaubt den Einsatz auch in einem durch elektronischen Kampf bestimmten Szenario.
• MDAS erlaubt es, den Mörser, wo notwendig und zweckmäßig, weiterhin in altbewährter Manier mit Periskop und Richtstäben einzusetzen.

© Copyright Mittler Report Verlag / Waldemar Geiger

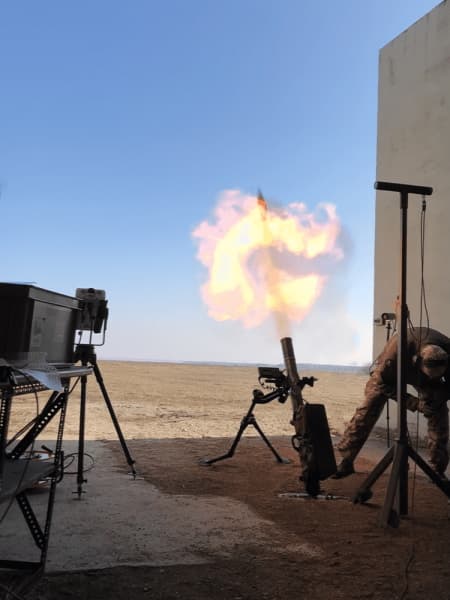

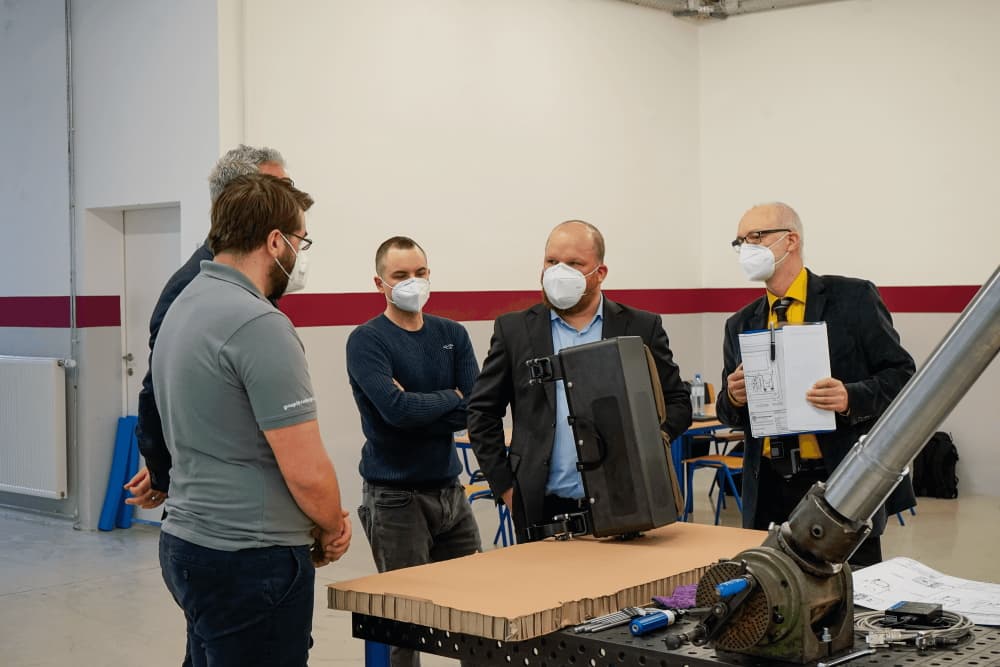

ELAD (ELectronic Aiming Device) ist ein elektronisches Zielgerät zum Aufstellen und Ausrichten einer Mörserwaffe. Es unterstützt und vereinfacht den Rüstvorgang der Waffen und ersetzt die herkömmlichen Komponenten wie Zielkreis, Zieloptik (Periskop), Zielstangen und Ziellinienprüfer/Kollimator. ELAD verkürzt die Zeit vom Einfahren in die Schussposition bis zur Abgabe des ersten Schusses erheblich. Das zeitaufwändige Einrichten des Mörsers entfällt, während gleichzeitig die Präzision und die Ersttrefferwahrscheinlichkeit erhöht werden. Das integrierte Display zeigt dem Mörserbediener die notwendigen Daten an, ohne dass es zu Einschränkungen bei der Waffenbedienung kommt. Insbesondere das vorgestellte Verfahren zur Feuerleitung wird durch die Einführung von ELAD ermöglicht.

Zudem ermöglicht eine Vielzahl von Datenschnittstellen (Bluetooth, Kabel, etc.) die Integration in zukünftige oder bestehende Gefechtsfeldmanagement- und Feuerleitsysteme der Schweiz. Mit ELAD können neue und etablierte Waffensysteme in den digitalen Gefechtsraum integriert werden. ELAD hat geringere Anforderungen an Ausbildung und Personal. Es ist unter verschiedensten Bedingungen einsetzbar, kann ohne GPS arbeiten und lässt sich leicht in die bestehende Logistik integrieren.

© Copyright Wehrtechnik

Quelle: https://wehrtechnik.info/index.php/2021/05/28/elad-besteht-first-article-acceptance-test-fuer-armasuisse/

Media contact:
Media Team Hirtenberger Defence
Hirtenberger Defence Europe
Tel.: +43225681184
Email: media.hde@hirtenberger.com

Media contact:
Media Team Hirtenberger Defence
Hirtenberger Defence Europe
Tel.: +43225681184
Email: media.hde@hirtenberger.com

© Copyright Mittler Report Verlag / Waldemar Geiger

Da geht es um mehr Sprengkraft und Leistung?
Genau. Das ist von Kundenseite gewünscht, auch aus logistischen Gründen. Wenn ich mit weniger Munitionseinsatz die gleiche Wirkung erzielen kann, werden Ressourcen für andere Themen frei. Mit unserer Confrag-Technologie haben wir diesbezüglich aber sehr gute Argumente. Immer mehr zum Thema werden zudem fahrzeuggestützte Werfer mit größerem Kaliber.

Wie die von Hirtenberger gemeinsam mit ST Engineering vertriebenen semiautomatischen 120-mm-Granatwerfer (SRAMS)?
Ja. Dänemark führt gerade ein ähnliches israelisches System auf seinen Piranha-Fahrzeugen ein, die Franzosen sind ebenfalls dabei und wir sehen auch in vielen anderen Ländern Potenzial. Der Vorteil ist, dass sich SRAMS in vorhandene – auch hochgeländegängige – Fahrzeuge einrüsten lassen und damit eine gute und kostengünstige Alternative zu selbstfahrender Artillerie darstellen.

Welche Zukunftschancen geben Sie der Mörserei generell?
Sehr große. Das indirekte Feuer wurde in den vergangenen Jahren beinahe stiefmütterlich behandelt, da besteht angesichts der aktuellen Bedrohungslage insbesondere bei NATO-Ländern, aber auch in Asien und Nordamerika großer Nachholbedarf – und zwar auf Artillerie- und auch Mörserseite. Der Stellenwert der Mörserei wird damit sicher steigen.

Einsatzreife Systeme zur Kampfwertsteigerung von Mörsern

Hirtenberger Defence Systems (HDS) bietet bereits heute marktverfügbare, kosteneffiziente und auf dem Markt überlegene Systeme zur Kampfwertsteigerung von in der Nutzung befindlichen Mörsersysteme aller gängigen NATO-Kaliber.

GRid Aiming Mode – GRAM

Bereits 2017 brachte Hirtenberger das elektronische Richtmittel GRAM auf den Markt, der nun um mehrere Funktionen erweitert wurde. Das weltweit einzigartige Gerät ist Add-On-fähig und kann so zur Kampfwertsteigerung aller gängigen 60-mm-Mörser, auch der Variante Kommandomörser, genutzt werden. Bei nur 900 g Gewicht kombiniert das GRAM mehrere Lagesensoren für die Lagebestimmung des Rohres im Raum und eine kabellose Schnittstelle für die Kommunikation mit der Recheneinheit für die Feuerleitung. Am Rohr – mittels einer Schelle – befestigt ermöglichen die integrierten Lagesensoren eine deutlich genauere Bestimmung der Seiten- und Höhenneigung des Rohres, als dies mittels klassischer Libellen erreicht werden kann.

Durch das GRAM lassen sich 60-mm-Mörser voll-digital Richten und Schießen. Dies ermöglicht eine deutlich schnellere Ausführung von Feuerkommandos, da diese nun vom Beobachter bruchfrei mittels Datenfunk an den Mörser übertragen werden können. Zusätzlich werden beim Sprachfunk anfallende Übermittlungsfehler ausgeschlossen. Damit ist das Potential des GRAM jedoch noch nicht erschöpft. Da der Einsatz der Waffe nun nicht mehr von der Flucht des zielenden Auges, des Mörsers und dem Ziel abhängt, sind auch weitere Einsatzverfahren für das System denkbar. Der Einsatz des Kommandomörsers ist in Verbindung mit dem GRAM nicht mehr auf das direkte Richten limitiert. Mit dem elektronische Richtmittel schießt ein Kommandomörser auch indirekt hinter Deckungen und so präzise wie ein 60-mm-Zweibeinmörser.

Durch die Möglichkeit der Anbindung an existierende Feuerleit- sowie Führungs- und Waffeneinsatzsysteme über standardisierte Schnittstellen wird die Digitalisierung von Mörsersystemen erreicht. Damit lässt sich der Mörser nicht nur in BMS sondern auch in Simulationsumgebungen bzw. Verfahrens- und Handhabungstrainer auf Basis von VBS (Virtual Battle Space) integrieren. Somit ist man in der Schießausbildung nicht mehr ausschließlich auf den scharfen Schuss angewiesen.

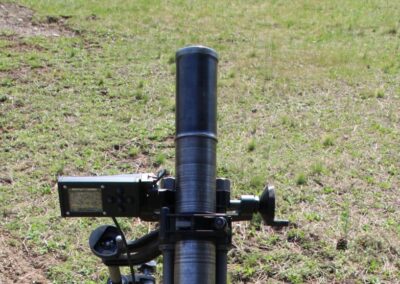

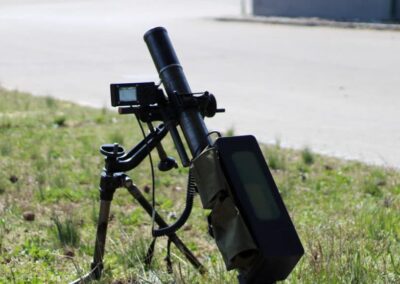

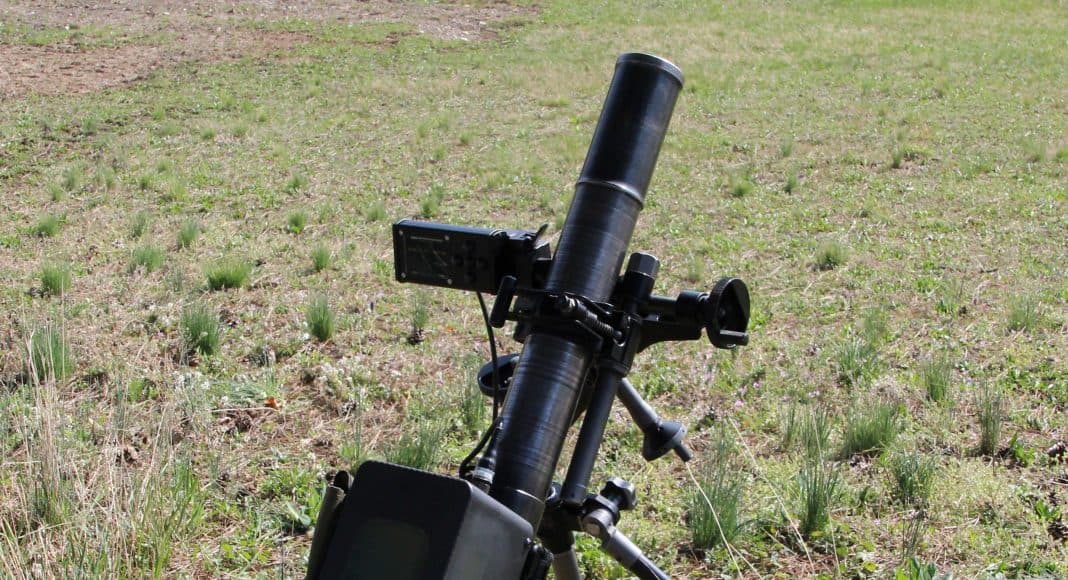

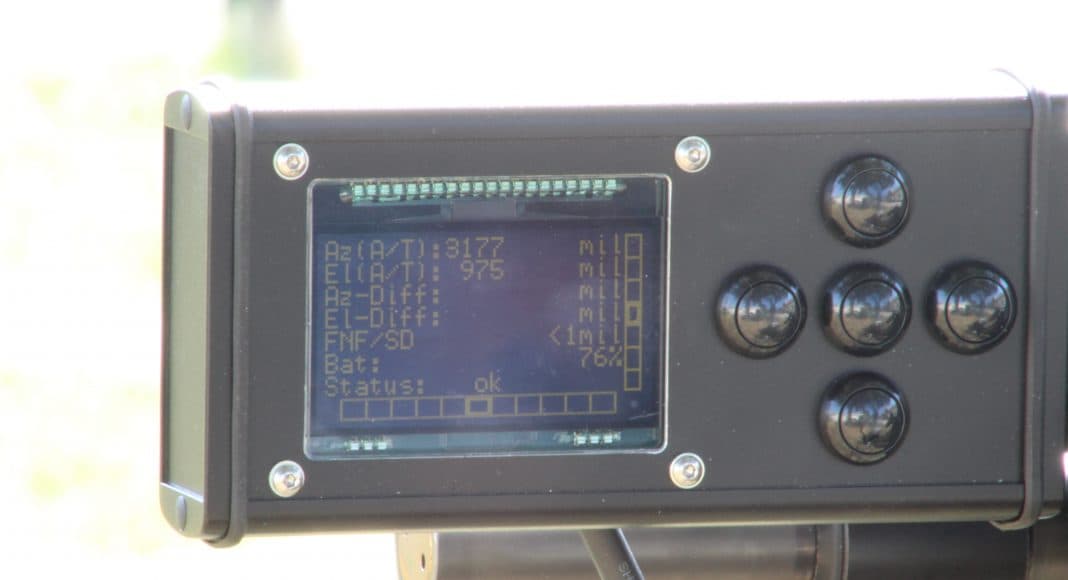

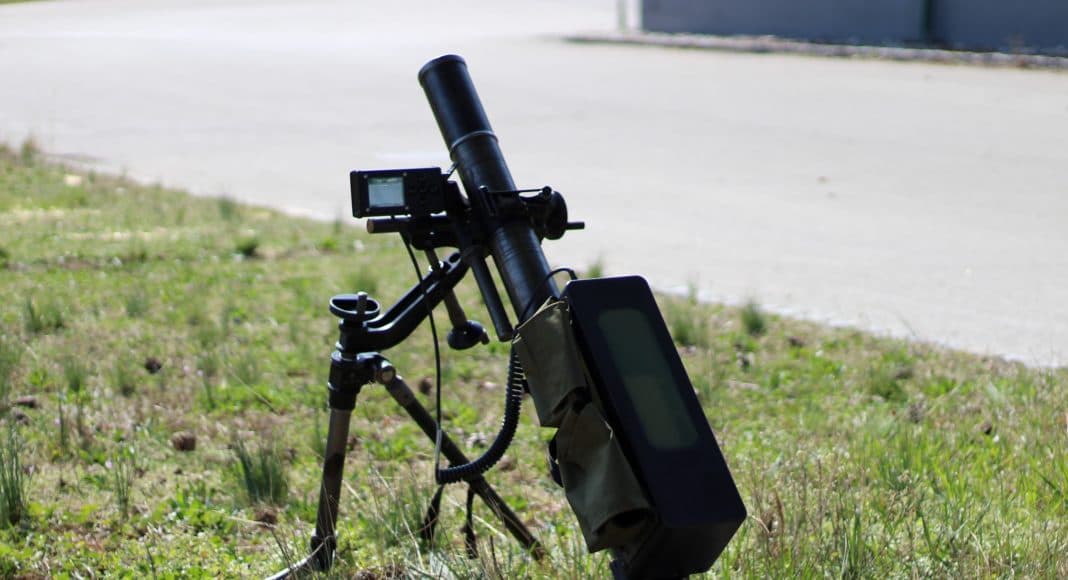

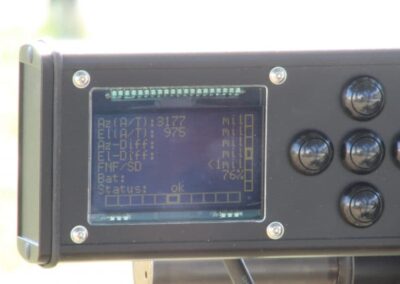

Die Mortar Digital Aiming Solution wiegt weniger als sieben Kilogramm und besteht aus zwei Hardwarekomponenten. Diese bestehen aus einem navigationssystemunabhängigen, gyroskopbasierten Sensorpaket samt Batterieeinheit sowie einem Display, welches an Stelle eines Periskops am Mörser befestigt wird und die Ausrichtung der Waffenanlage anzeigt.

MDAS ist serienreif und wird derzeit in einem mitteleuropäischen Land einsatzerprobt. Das Konzept hinter MDAS bietet mehrere Vorteile:

• Es funktioniert waffensystemunabhängig und kann somit als Retrofit im Einsatz befindliche Mörsersysteme kampfwertsteigern und in die genutzten Battle-Management-Systeme der Streitkräfte integrieren. Dies erleichtert sowohl die Führung als auch den Einsatz der Systeme.
• Weiterhin ermöglicht die Digitalisierung eine deutlich schnellere Übermittlung der Zieldaten als mittels Sprechfunk. Je nach Stabilität der Datenverbindung werden auch Übertragungsfehler (falsches Verstehen) eliminiert. Dies ermöglicht eine schnellere Wirkung im Ziel.

MDAS entlastet den Trupp. Dies gilt sowohl für Qualität als auch Quantität der Aufgaben. Das Einrichten der Waffenanlagen kann kräfteschonender erfolgen und der Richtstäbe setzende Munitionsschütze muss sich nicht im Vorfeld exponieren. Das Richten mittels digitalem Display ist einfacher zu erlernen und auch in Stresssituationen (Gefecht) einfacher durchzuführen als dies mittels Richtstäben/Kollimator und Periskop der Fall ist. Dies führt dazu, dass die Ausbildung einfacher und schneller erfolgen und die für das Feuern benötigte Truppstärke geringer ausfallen kann. Das freigewordene Personal, welches für den gefechtsmäßigen Transport der Waffenanlage weiterhin notwendig bleibt, kann so für zusätzliche Sicherungsaufgaben genutzt werden.

Die Möglichkeit der navigationssystemunabhängigen Nutzung der MDAS erlaubt den Einsatz auch in einem durch elektronischen Kampf bestimmten Szenario.

MDAS erlaubt es, den Mörser, wo notwendig und zweckmäßig, weiterhin in altbewährter Manier mit Periskop und Richtstäben einzusetzen.

Verfügbar, einsatzreif und kosteneffizient

Als langjähriger Partner der Bundeswehr hat Hirtenberger Defence Systems bereits mehrmals unter Beweis gestellt, dass man in der Lage ist auf pragmatische Art und Weise Projekte auch kurzfristig und zur Zufriedenheit des Kunden zu realisieren.

Hirtenberger hat es sich daher zum Ziel gesetzt, den auf den Mörser bezogenen Sensor-to-Shooter-Cycle mittels Digitalisierung der abgesessenen Mörsersysteme zu verkürzen und so für den Einsatz auf dem zukünftigen Gefechtsfeld vorzubereiten. „Digitalisierung“ bedeutet in diesem Fall die Einbindung des Waffensystems in ein Battle Management System und die Abbildung des Mörsers im digitalen Raum, was zum jetzigen Zeitpunkt nur für fahrzeuggestützte Systeme möglich ist.

© Copyright Mittler Report Verlag
Quelle: https://esut.de

Martin Perka, der für die Niederlande zuständige Vertriebsmanager bei Hirtenberger, verweist darauf, „dass auf eine erfolgreiche Systemqualifizierung, nach dem Tod zweier niederländischer Soldaten, wesentlich geachtet wurde. Daher kam es dann auch erst Anfang 2019 zu der Freigabe des Systems, da mehrere Prüfungsinstanzen und Freigabeschritte seitens DMO notwendig wurden.“ In der nun durchgeführten Qualifizierung wurden die Munitionssorten „auf Herz und Nieren geprüft“ und IM-qualifiziert (Insensitive Munition). Die TNO unterstützte die Herstellerfirma und die DMO bei der Qualifizierung der einzelnen Munitionssorten. Die in dem Prozess gesammelten Erfahrungen sollen bei künftigen Munitionsbeschaffungen der niederländischen Streitkräfte genutzt werden. Die DMO gibt an, den Qualifizierungsprozess von Explosivstoffen bei der Planung neuer Beschaffungsvorhaben in Zukunft deutlich stärker berücksichtigen zu wollen. Der Direktor des DMO, Vizeadmiral Arie Jan de Waard, lobt das Engagement und die Hartnäckigkeit des Projektteams für die Beschaffung dieser Waffe. “Es ist gut, dass die Waffe jetzt verfügbar ist und dass der Benutzer mit der Qualität des Systems zufrieden ist.“

Munitionsunfall in Mali 2016

Im Herbst 2017 hatte der niederländische Untersuchungsrat für Sicherheit (OVV) einen Untersuchungsbericht zum Umfall im Juli 2016 veröffentlicht, in dem zwei Soldaten gestorben sind und ein weiterer Soldat schwer verletzt wurde. Sie waren bei einer Übung in Kidal im Nordwesten Malis durch die plötzliche Explosion einer 60-mm-Mörserpatrone getötet worden. Die in dem Bericht aufgedeckten Mängel führten zum Rücktritt der damaligen niederländischen Verteidigungsministerin Jeanine Hennis und dem Befehlshaber der niederländischen Streitkräfte General Tom Middendorp.

Der OVV-Bericht machte „schwere Mängel“ im Zusammenhang mit der Beschaffung der Mörsermunition für den Tod der Soldaten verantwortlich. Die Munition wurde 2006 mit Hilfe des US-Verteidigungsministeriums unter Zeitdruck beschafft. Dabei hatte es das niederländische Verteidigungsministerium versäumt, umfassende eigene Kontrollen vorzunehmen und sich stattdessen auf die Angaben der US-Streitkräfte verlassen. Schlussendlich habe Feuchtigkeit in die Mörserpatronen eindringen können, so dass diese in Verbindung mit der in Mali herrschenden Hitze instabil und empfindlich gegenüber Erschütterungen geworden sind.

Akzeptanz des Kommandomörsers in den Streitkräften

Die Erstausbildung am Hirtenberger M6 C-640 Mk1 Kommandomörser wurde durch die Firma übernommen. Sechs Ausbilder der niederländischen Streitkräfte wurden an dem System geschult und haben darauf basierende und mit niederländischen Einsatzgrundsätzen sowie Sicherheitsbestimmungen korrespondierende Ausbildungskonzepte entwickelt.

(Foto: MOD Niederlande)

Die Nutzer zeigen sich überzeugt von der einfachen Handhabung und der Leistungsfähigkeit des Kommandomörsers. Sergant Major Martin Mulder (Korps Mariniers) – Ausbildungsleiter für die 60-mm-Mörserausbildung in der niederländischen Schule für indirektes Feuer – wird folgendermaßen zitiert: “Ich bin beeindruckt. Du kannst sehr genau bis zu 1500 Meter feuern und die Wirkung übertrifft die Erwartungen. Wirklich ein beeindruckendes Waffensystem. Vor allem, wenn es darauf ankommt, sehr effektiv. Eine kleine Gruppe kann diese 60-mm-Mörser dazu verwenden, um den Feind niederzuhalten und von der Verwendung schwerer Waffen abzuhalten. Alles in allem können wir mit diesen Mörsern sehr zufrieden sein.”

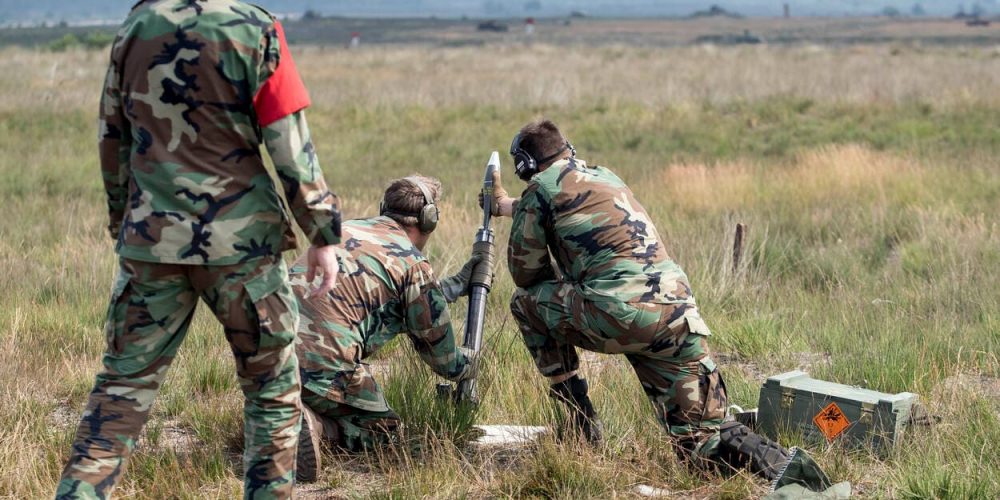

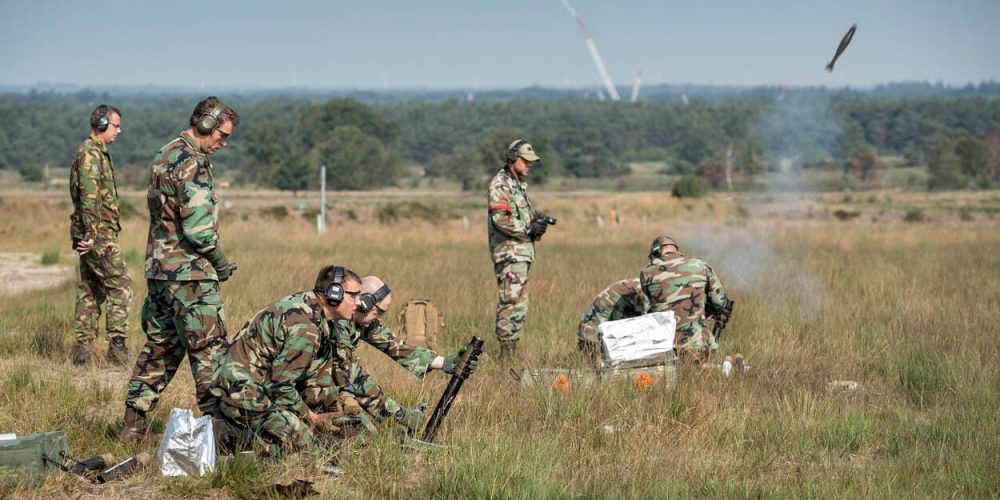

Niederländische Marineinfanteristen schießen mit dem neuen 60 mm Kommandomörser. (Video: MOD Niederlande)

Beschaffungsvolumen

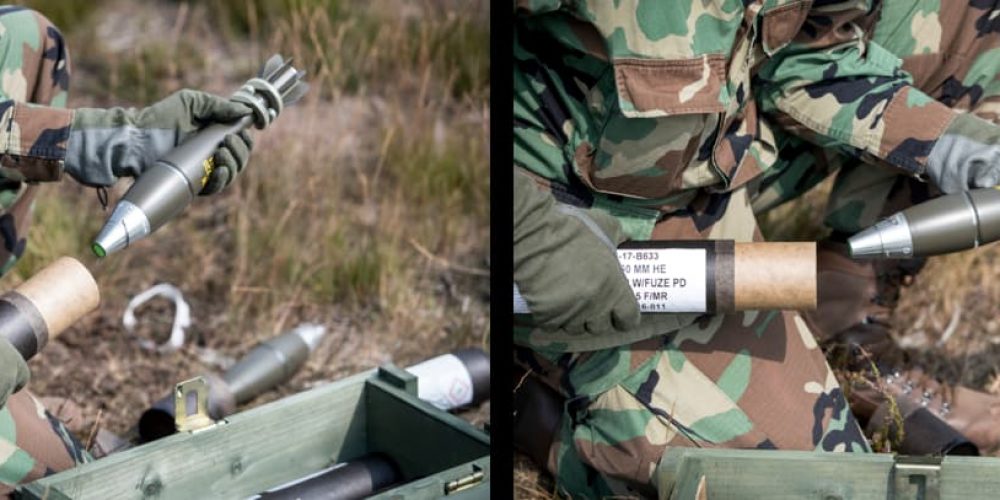

Insgesamt wurden 155 Kommandomörser beschafft und ein Rahmenvertrag für die Munitionslieferung mit einer Laufzeit von fünf Jahren geschlossen. Bei Bedarf kann der Vertrag um weitere zwei Jahre verlängert werden. Die eingeführten und qualifizierten insensitiven Munitionssorten in der Standardausfertigung sind:

• Sprengpatrone mit Aufschlagszünder (mit und ohne Verzögerung),
• Sprengpatrone mit Annährungszünder,
• Nebelpatrone (roter Phosphor),
• Leuchtpatrone und
• Leuchtpatrone (IR).

M6 C-640 Mk1 Kommandomörser

Hersteller: Hirtenberger

Kaliber: 60 mm

Länge:
· 87 cm (gesamt)
· 64 cm (ballistisch)

Gewicht:
· 6,4 kg (kleine Bodenplatte)
· 8,1 kg (große Bodenplatte)

Gewicht Munition: 1,8 kg

Kampfentfernung: bis zu 1.500 m (effektiv)

Schussfolge: 15 Schuss / Minute

Truppstärke: Zwei Soldaten

Nutzer:
· Infanterieverbände des niederländischen Heeres
· Korps Mariniers
· Korps Commandotroepen

© Copyright Mittler Report Verlag / Waldemar Geiger

Im SIPRI Rüstungsexport-Ranking weit hinten abgeschlagen, verfügt Österreich dennoch über eine leistungsfähige und innovative Rüstungsindustrie, welche, Presseberichten zufolge, bezogen auf die Einwohnerzahl mit den Umsätzen der deutschen Rüstungsindustrie mithalten und je nachdem, welche Aspekte eingerechnet werden, diese sogar überflügeln kann. Darunter sind auch einige Weltmarkt-/ bzw. Technologieführer.

Mit dem Ende des Kalten Krieges befanden sich viele österreichische Rüstungsunternehmen in einer ähnlichen Lage wie die restliche Rüstungsindustrie in Europa. Die heimischen Kunden – nationale Streitkräfte und Sicherheitsorgane – reduzierten ihren Bedarf. Um weiterhin erfolgreich sein zu können, mussten Exportmärkte als neue Absatzfelder erschlossen werden. Auch wenn das österreichische Bundesheer in der Bevölkerung der Alpenrepublik hoch angesehen ist, wird seitens der Politik wenig bis keine Unterstützung für die heimische Rüstungsindustrie gewährt. Ähnliche Hilfen bei der Erschließung von neuen Märkten, wie sie beispielsweise die französische oder britische Rüstungsindustrie erhalten, wird man in Österreich nicht finden.

Dem gegenüber ist besonders im infanteristischen Spektrum der österreichische Fußabdruck auf dem Weltmarkt beachtlich groß. Die Produkte und Leistungen der österreichischen Industrie werden auch in der Bundeswehr seit geraumer Zeit genutzt und geschätzt. So sind beispielsweise Glock 17 Pistolen als P9A1 seit 2014 bei den Spezialkräften der Marine im Einsatz. Neben der jahrzehntelangen Erfahrung im Bau von Einsatzpistolen und der weiten Verbreitung der Glock Pistolen im Kaliber 9 x 19 mm bei Spezialkräften weltweit, hat die Unterwasser-Kampffähigkeit sowie die Salzwasserbeständigkeit der Pistolen den Ausschlag zur Beschaffung der P9A1 gegeben.

Weiterhin hat die Bundeswehr zur Sicherstellung der Mörserkomponente bei der Quick Reaction Force in Afghanistan (ISAF) 2008 kurzfristig entschieden, 120-mm-Mörsermunition von Hirtenberger in Kooperation mit Diehl Defence als Überbrückungslösung zu beschaffen, da die eigene Munition überlagert und somit nicht mehr voll einsatzfähig war.

Hirtenberger

Hirtenberger Defence verfolgt die Strategie, das komplette Segment der Mörserei abzudecken. Neben Waffenanlagen in der kompletten Kaliberbandbreite ist man in der Lage, auch passende Feuerleitlösungen und alle passenden Munitionssorten zu liefern.

Technologisch tritt man sowohl als sogenannter „First“ als auch als „Follower“ auf. So wurde beispielsweise die vorfragmentierte Mörsermunition nicht in Österreich erfunden, doch hat man es in Hirtenberg mittels der ConFrag-Technologie (kontrollierte Fragmentierung) geschafft, eine deutliche wirkungsgesteigerte Munition zu entwickeln, welche gleichzeitig nur mit geringen Preisaufschlägen versehen ist und somit dem Credo Rechnung trägt, dass Mörser in erster Linie ein günstiges Waffensystem darstellen sollen.

„First“ ist man dagegen auf dem Gebiet der Digitalisierung der Mörserwaffe. Mit dem GRAM (Grid Aiming Mode) hat man nicht nur eine Technologie geschaffen, welche einen Commando Mörser in die Lage versetzt, schneller präzisere und wenn nötig auch indirekte Feuerunterstützung liefern zu können. In einem nächsten Schritt kann die gleiche Technologie auch auf großkalibrige Mörser skaliert und dazu genutzt werden, auf- und abgesessene Mörser in Führungsinformationssysteme zu integrieren. Das Ganze ist Herstellerunabhängig und nebenbei auch für bereits seit Jahrzehnten in Nutzung befindliche Systeme möglich.

Weiterhin verweist Carsten Barth, Geschäftsführer bei Hirtenberger Defence, besonders darauf, dass man in der Lage ist, auch Kleinserien wirtschaftlich zu produzieren. Daneben führt er aus, dass das Produkt Mörser samt der dazugehörigen Munition recht simpel ist, die Technologie dahinter ist es nicht. So sorgen beispielsweise immer strengere Umweltauflagen und sonstige Verordnungen dafür, dass für die Produktion notwendige Komponenten verboten werden. Das Unternehmen muss aber dennoch in der Lage sein, innerhalb kurzer Zeit Alternativen zu erarbeiten und diese in die Serienproduktion zu integrieren. Man ist daher stolz auf dieses Know How und diese Fähigkeit. Auch große Rüstungskonzerne gehen daher immer wieder Kooperationen mit Hirtenberger ein und lassen einzelne Munitionssorten oder Komponenten aus Hirtenberg in Ihre eigenen Produkte einfließen.

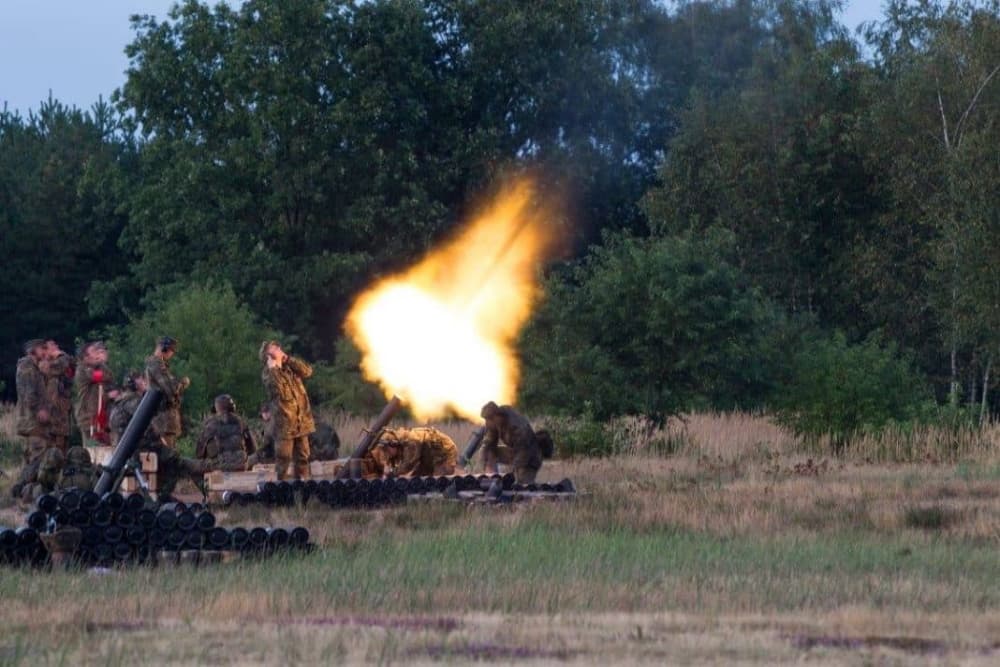

Da derzeit in der Bundeswehr sowohl Ausschreibungen für die Umlaborierung der überlagerten 120-mm-Mörsermunition als auch für einen 60-mm-Mörser samt Munition laufen, versucht auch Hirtenberger in Kooperation mit Diehl Defence wieder einen Fuß in die Mörserei der Bundeswehr zu bekommen. Da Litauen und die Niederlande als enge Partnernationen der Bundeswehr derzeitig Munition und Waffenanlagen von Hirtenberger nutzen, könnte der Rückgriff auf gleiche Systeme die Interoperabilitätsfähigkeit der Bundeswehr in diesem Bereich deutlich steigern.

Nutzen für die Bundeswehr

Die genannten Beispiele zeigen den hohen technologischen Stand der österreichischen Hersteller für die Infanteriebewaffnung. Diese konnten sich über die Jahrzehnte, trotz mangelnder Unterstützung seitens der heimischen Politik, auf dem Weltmarkt etablieren. Sollten sich die Produkte im Wettbewerb durchsetzen, könnte in Zukunft auch die Bundeswehr von dieser Kompetenz profitieren.

© Copyright Mittler Report Verlag / Waldemar Geiger

Carsten Barth wurde im Dezember 2018 in die Geschäftsführung aller Hirtenberger Defence Einheiten berufen.

Damit einhergehend ist er ins Direktorium der Hirtenberger Defence Technology aufgerückt. Barth hat zuletzt den Posten als Vizepräsident Sales & Marketing bei Hirtenberger Defence ausgeübt.

Hirtenberger Defence ist ein weltweit agierender Entwickler, Hersteller und Anbieter von Mörsersystemen und der dazugehörigen Munition im Kaliberspektrum 60, 81, und 120 mm.

© Copyright Mittler Report Verlag / Waldemar Geiger

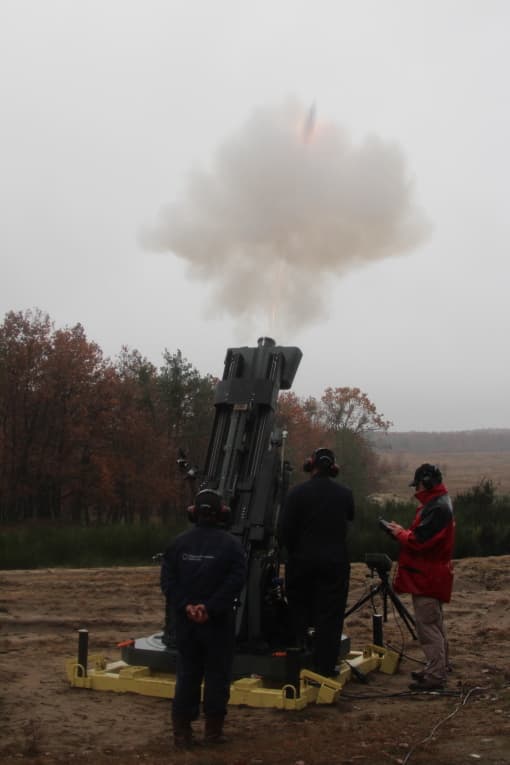

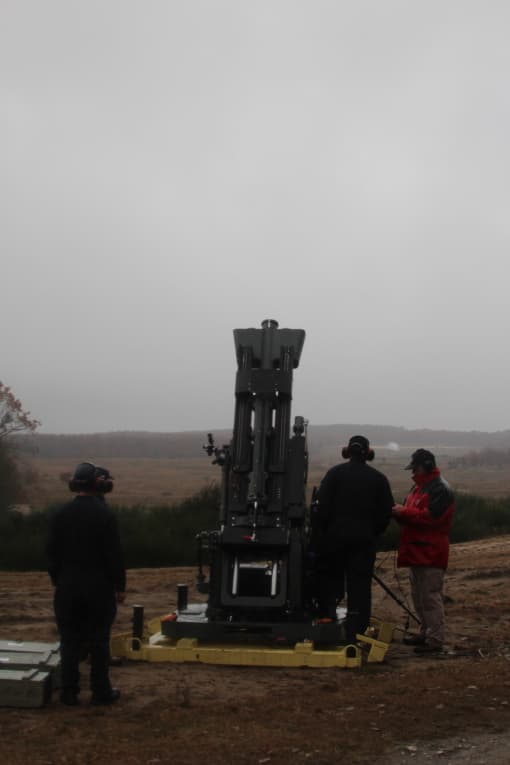

Hirtenberger Defence Europe (HDE) führte jüngst eine Serie von internen Testschießen am Schießplatz Felixdorf durch. Bestandteil der Testserie waren technische Abstimmungen des Super Rapid Advanced Mortar System (SRAMS) im Kaliber 120 mm von ST Engineering und die Hirtenberger 120-mm-Mörsermunition sowie die Ausbildung der HDE-Bedienmannschaft an dem automatisierten Mörsersystem. Erst im Juni wurde auf der Eurosatory in Paris zwischen HDE und ST Engineering vereinbart, den SRAMS in Europa gemeinschaftlich zu vermarkten. Mit einem Systemgewicht von unter 1,2 t und einem Rückstoß von maximal 26 t (beim Verschuss mit höchster Ladung) kann der SRAMS auch auf leichte Fahrzeuge integriert werden. Ein weiteres Testschießen unter Beteiligung eines internationalen Fachpublikums ist für September 2018 geplant.

© Copyright Mittler Report Verlag / Waldemar Geiger

Für Disruption bzw. disruptive Technologien gibt es keine einheitliche Definition. Bekannt aus der Tech-Szene des Sillicon Valley wird diese Begrifflichkeit häufig auf Technologien angewendet, sobald diese das Potential besitzen, etablierte Produkte in ihrem Segment zu revolutionieren. Durch Digitalisierung ursprünglich analoger Produkte werden diese beispielsweise in die Lage versetzt, ein erheblich höheres Potential zu entfalten. Nichts anderes verspricht die Integration eines elektronischen Richtmittels für den Kommandomörser.

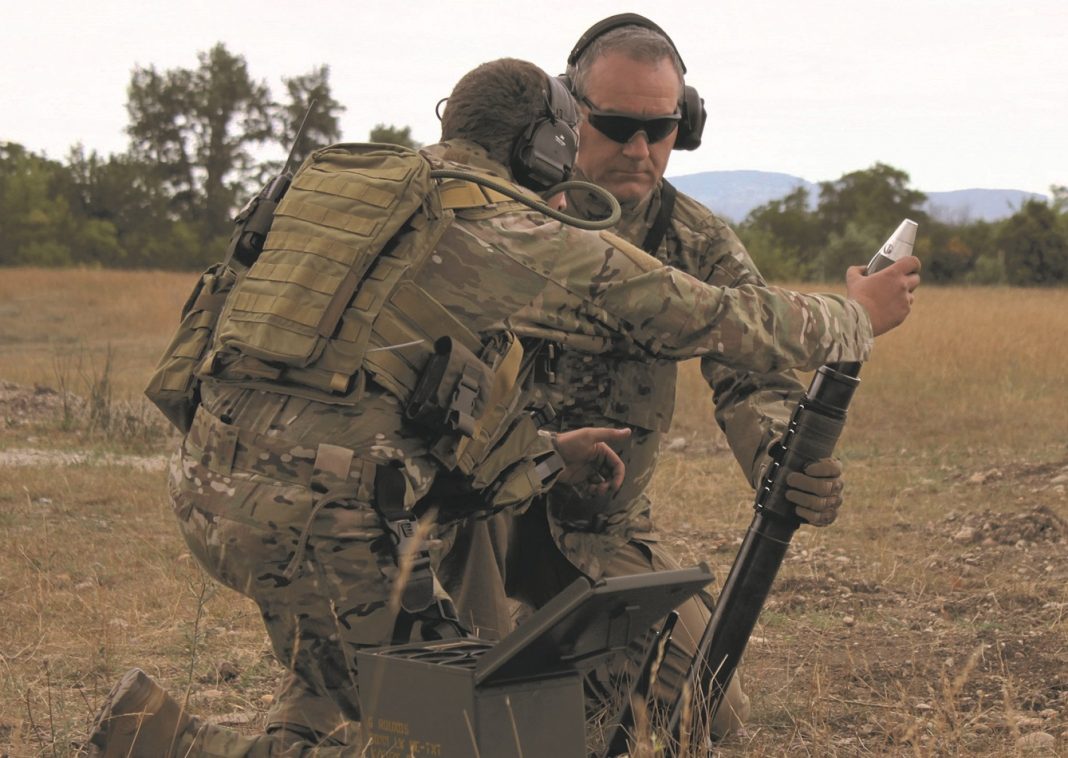

Kommandomörser

Der Kommandomörser an sich ist sehr einfach erklärt. Ein Rohr mit Bodenstück und eine 60-mm-Mörserpatrone bilden das gesamte Waffensystem. Gezielt wird mittels Ausrichtung des Rohres in Zielrichtung per Hand. Die Neigung des Rohres und Anzahl der Treibladungsringe an der Patrone bestimmt die Entfernung, die die abgefeuerte Patrone zurücklegt. Ziele lassen sich so bis zu einer Entfernung von ca. 1.500 m effektiv und vergleichsweise schnell bekämpfen. Auf Distanzen jenseits der 500 m birgt die grobe Ausrichtung des Rohres per Hand Fehlerquellen für die Zielgenauigkeit der Waffe. Selbst geübte Mörsertrupps benötigen dann mehrere Schüsse, um die Wirkung ins Ziel zu bringen. Mit erhöhtem Stressfaktor (Erschöpfung, Feindbeschuss, erhöhtem Puls durch körperliche Anstrengung, …) wächst sowohl die benötigte Munitionsmenge als auch der Zeitbedarf für die Zielbekämpfung.

Elektronisches Richtmittel GRAM

Hier setzt Hirtenbergers auf der DSEI präsentiertes elektronisches Richtmittel an. Bei nur 900 g Gewicht kombiniert das GRAM (GRid Aiming Mode) mehrere Lagesensoren für die Lagebestimmung des Rohres im Raum und eine kabellose Schnittstelle für die Kommunikation mit der Recheneinheit. Am Rohr mittels einer Schelle befestigt, ermöglichen die integrierten Lagesensoren eine deutlich genauere Bestimmung der Seiten- und Höhenneigung des Rohres, als dies mittels klassischer Libellen erreicht werden kann.

Die präzise Ausrichtung des Rohres als der treibende Faktor für die Zielgenauigkeit des Kommandomörsers, wird somit merklich verbessert und bedingt auch einen geringeren Zeitbedarf und Munitionsansatz für die Zielbekämpfung. Schützenbedingte Fehlschüsse entfallen, die damit verbundenen Kollateralschäden werden soweit wie möglich vermieden. Die effektive Reichweite wird ebenfalls gesteigert, da die höhere Treffergenauigkeit die Bekämpfung weiter entfernter Ziele zulässt.

Disruption

Höhere Bekämpfungsgeschwindigkeit und gesteigerte Präzision alleine machen den Kommandomörser zwar besser, aber für die Einstufung der Technologie als distruptiv reicht dies nicht aus. Zum 2.0 wird der Kommandomörser dadurch, dass eine direkte Sichtverbindung des Mörserschützen zum Ziel nicht mehr notwendig ist.

Was sich nach wenig anhört, birgt in der Tat aber das größte Potential dieser Technik. Eine direkte Sichtverbindung bedeutet in erster Linie Gefahr. Für den Einsatz des Kommandomörsers musste bis jetzt Ziel, Rohr und Schütze in eine Flucht gebracht werden. Sowohl Mörser als auch der Schütze waren exponiert und konnten somit vom Feind aufgeklärt und in letzter Konsequenz auch bekämpft werden. Mit Hirtenbergers neuem System entfällt dieser Faktor. Eine Exposition einer deutlich geringeren Körpersignatur zur Ziellageermittlung mittels klassischer Hilfsmittel (Doppelfernrohr, Karte und Kompass) oder moderner Beobachtungsmittel wie einem Laserentfernungsmesser reicht nun für den Einsatz des Waffensystems aus. Schütze und Waffe können hinter einer Deckung verbleiben.

Damit ist das Potential des GRAM jedoch noch nicht erschöpft. Da der Einsatz der Waffe nun nicht mehr von der Flucht des zielenden Auges, des Mörsers und dem Ziel abhängt, sind auch weitere Einsatzverfahren für das System denkbar. Der Kommandomörser ist nicht mehr auf das direkte Richten limitiert, das GRAM befähigt den Kommandomörser zum indirekten Richten.

Während der in einen Infanteriezug eingegliederte Mörsertrupp sich beispielsweise noch auf dem Marsch befindet und infanteristisch korrekt das sich bietende Gelände als Deckung ausnutzt, hat ein zur Überwachung eingesetzter Scharfschützentrupp eine potentielle Flankenbedrohung aufgeklärt. Mittels seines Laserentfernungsmessers und des eigenen GPS ermittelt der Trupp in wenigen Sekunden die genaue Position des Zieles. Da sich das Ziel außerhalb der Reichweite des Scharfschützen befindet oder der Scharfschütze seine Stellung durch direkte Bekämpfung des Zieles nicht preisgeben will, kann der Scharfschütze die feindliche Position mittels Daten- oder Sprechfunk direkt an den Mörsertrupp übertragen. Während der Richt- und Ladeschütze die Waffe innerhalb weniger Sekunden zum Einsatz vorbereiten, verarbeitet der Truppführer die Zielmeldung mittels der Recheneinheit zu einem Feuerkommando (Richtungswinkel, Erhöhung des Rohres und Anzahl der Treibladungsringe) für seinen Trupp. Nur wenige Sekunden nach Anforderung des Mörserfeuers durch den Scharfschützen verlässt die erste Patrone das Mörserrohr.

Das System Elektronisches Richtmittel befähigt den Kommandomörser zum indirekten Richten und besteht aus einem datenfunkfähigen Beobachtungsmittel, einem Ballistikrechner und dem GRAM. (Foto: Hirtenberger Defence Systems)

Fehlschüsse sind bei sachgerechter Bedienung des Systems nur noch durch externe Faktoren (bspw. Wetter) möglich. Im besten Fall, also der Nutzung von Datenfunk und dem Vorhandensein eines idealen Einsatzwetters (Windstille in allen Höhenschichten), ist der ganze Prozesse in zwei bis drei Minuten abgeschlossen, und alle Beteiligten können sicher ihrem ursprünglichen Auftrag nachgehen.

Interoperabilität und weitere Leistungspotentiale

Der Charme des Systems liegt in seiner Add-On Fähigkeit. Der Nutzer entscheidet, ob er den Kommandomörser klassisch oder digitalisiert nutzen will, indem er das Richtmittel an den Mörser schnallt oder eben nicht. Die Grundfunktionalität des Mörsers ist davon in keiner Weise betroffen.

Da jegliche 60-mm-Munition mittels einer Integration der jeweiligen ballistischen Daten in den Ballistik-Rechner abgebildet werden kann, können bereits eingeführte Kommandomörser, auch bei Nutzern von Munition anderer Hersteller, sehr einfach kampfwertgesteigert werden.

Das volle Potential, bezogen auf Gewichtsreduzierung bei gleichbleibender Wirkung, entfaltet das System bei der Nutzung der hauseigenen Commando Munition (60 MM CDO), welche eine gleichwertige Wirkung wie die klassische 60-mm-Spreng-Patrone bei ca. 30 Prozent weniger Gewicht aufweist. Der Hersteller arbeitet daran, diese Patrone mittels der hauseigenen ConFrag Technologie (kontrollierte Fragmentierung) hinsichtlich der Wirkung noch weiter zu optimieren. Bei gleichbleibendem Gewicht wird davon ausgegangen, dass eine Wirkungssteigerung (Letalität) von mehr als 50 Prozent erreicht wird. Die Qualifizierung der Patrone soll Unternehmensangaben nach Ende 2017 abgeschlossen sein.

Eine einfache Rechnung lässt das Potenzial des Systems erahnen: Bezogen auf die aktuelle Truppbewaffnung mit einem Kommandomörser trägt der Mörsertrupp ca. 30 kg an Gewicht (Kommandomörser ca. 10 kg und 10 Patronen a ~1,79 kg). Mit der neuen Kombination wären es nur 24 kg (Kommandomörser, Richtmittel und 10 Patronen a ~ 1,25 kg), neben der Gewichtsreduzierung verspricht man sich eine um 50 Prozent höhere Wirkung (letale Wirkung gegenüber eine Standard 60mm HE-Patrone) bei deutlich gesteigerter Präzision, Ersttrefferwahrscheinlichkeit und Bekämpfungsgeschwindigkeit erreicht, ohne dabei Einbußen in der Reichweite zu haben.

Verfahrens- und Handhabungstrainer für Kommandomörser

Die nächsten Entwicklungsschritte sind bereits angestoßen. Ein Vertreter des Unternehmens zeigte auf der DSEI auf, dass das elektronische Richtmittel neben der primären Funktion der Leistungssteigerung des Kommandomörsers noch weiteres Entwicklungspotential aufweist. So ist Hirtenberger derzeit unter anderem damit beschäftigt, das System Elektronisches Richtmittel (Beobachtungsmittel in Kombination mit Datenfunk, ballistischem Rechner und elektronischem Richtmittel) ergänzend als vollwertigen Handlungs- und Verfahrenstrainer und Simulator für die Life-Simulation für den Verbund Beobachter (Zugführer Infanterie, Scharfschütze, Kommandosoldat, STF-Beobachter oder Truppführer Mörser) und Kommandomörsertrupp zu entwickeln. Die Fähigkeiten der dafür notwendigen Kommunikation zwischen den einzelnen Elementen sind bereits implementiert. Gearbeitet wird an einer Möglichkeit der Darstellung simulierter Treffer im Zielgebiet. Dies könnte sowohl über pyrotechnische Mittel oder mittels einer Virtual-Reality-/Augmented-Reality-Brille für den Schießenden (Beobachter oder Mörsertrupp) erreicht werden.

Fazit

Mit dem GRAM könnte Hirtenberger ein großer Wurf gelungen sein. Während sich die Mittbewerber auf die Optimierung von Munition (bzgl. Gewichtsreduzierung, Wirkung, Zielgenauigkeit und Lenkfähigkeit) sowie die Integration und Automatisierung von großkalibrigen Mörsern in moderne Plattformen konzentrieren, hat das österreichische Systemhaus für Mörser einen Weg gefunden die Leistungsfähigkeit des weitverbreiteten 60-mm-Mörsers schnell und unkompliziert zu steigern.
